R901342034 HM20-22/400-H-K35 HM20-21/400-H-K35 力士乐REXROTH

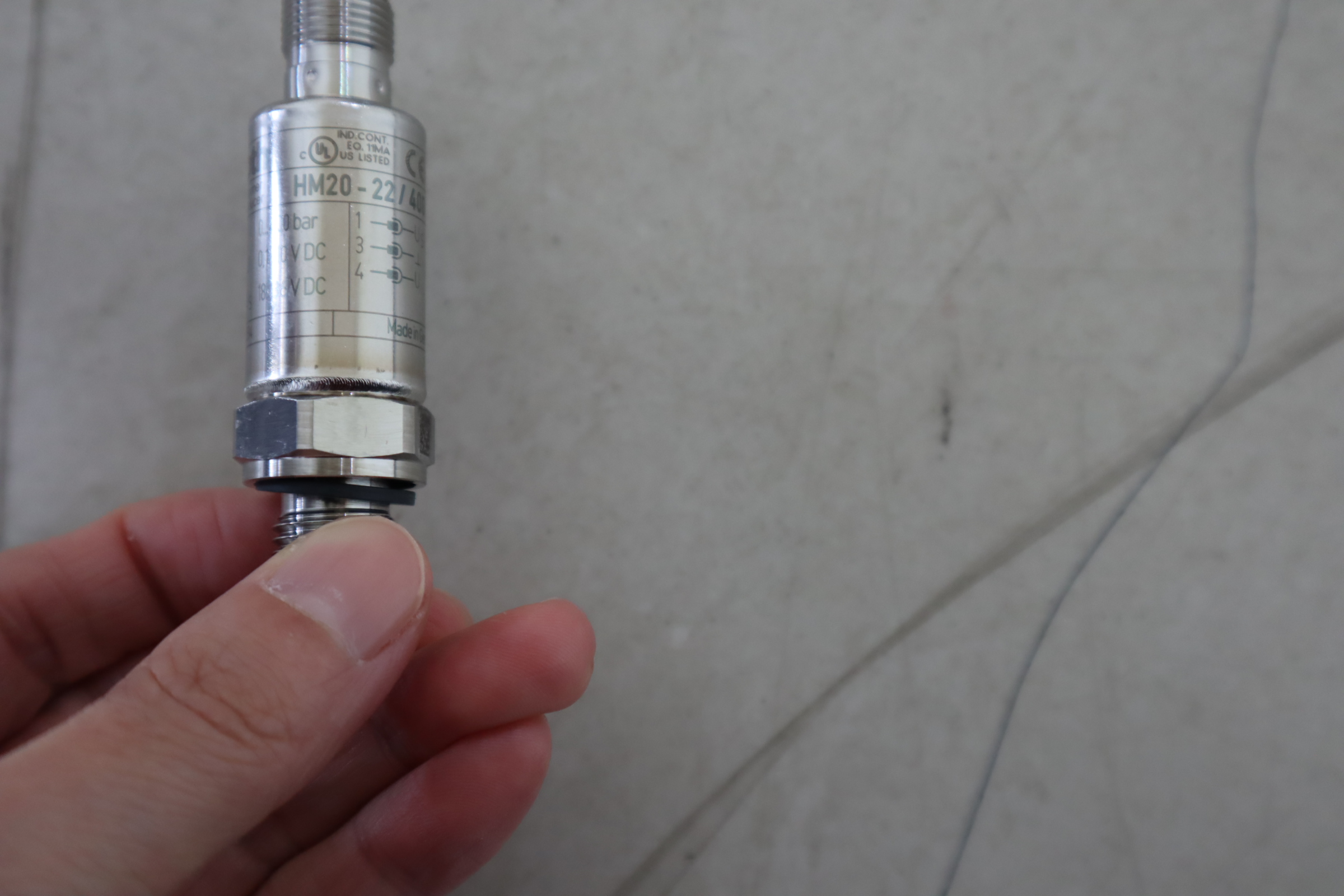

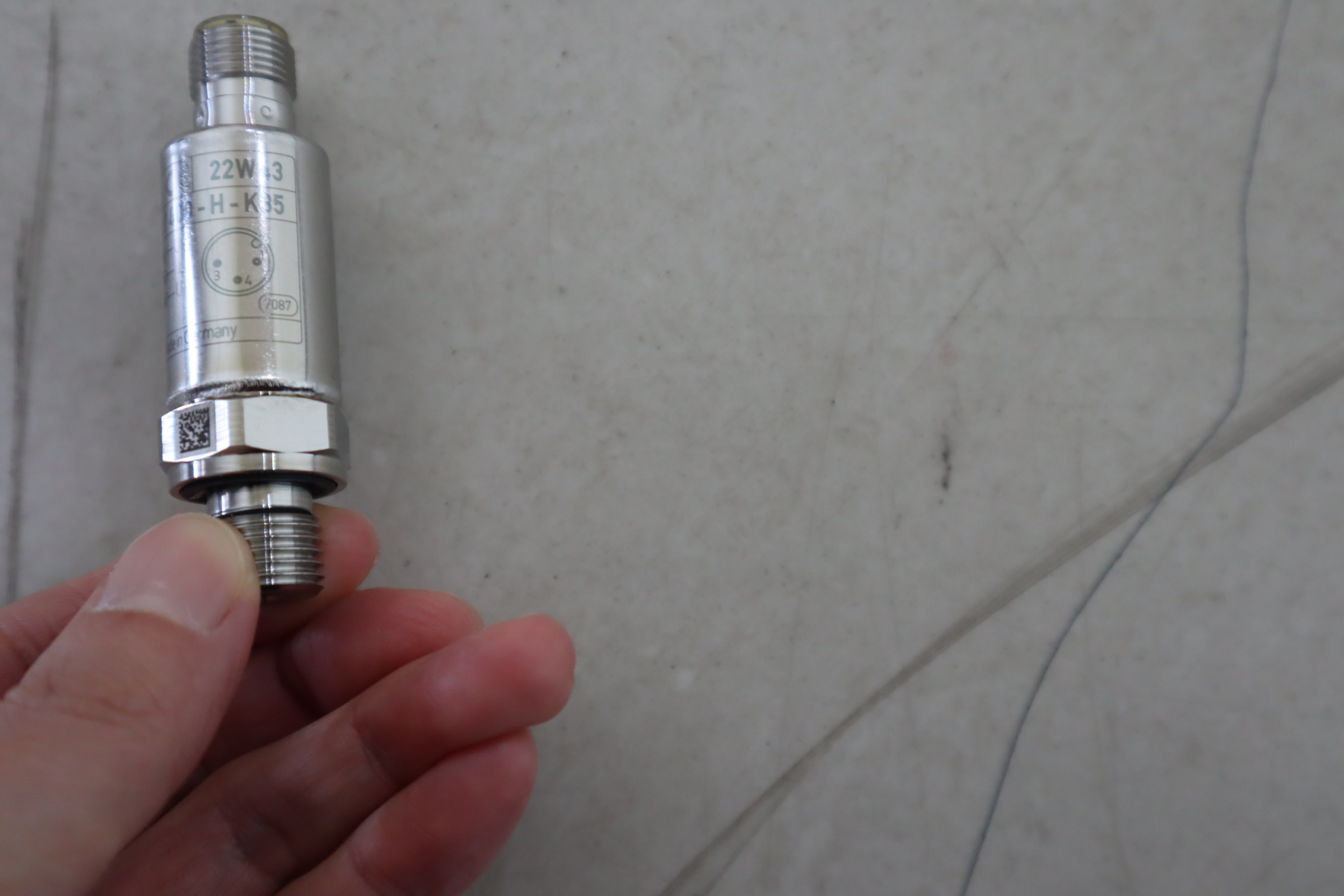

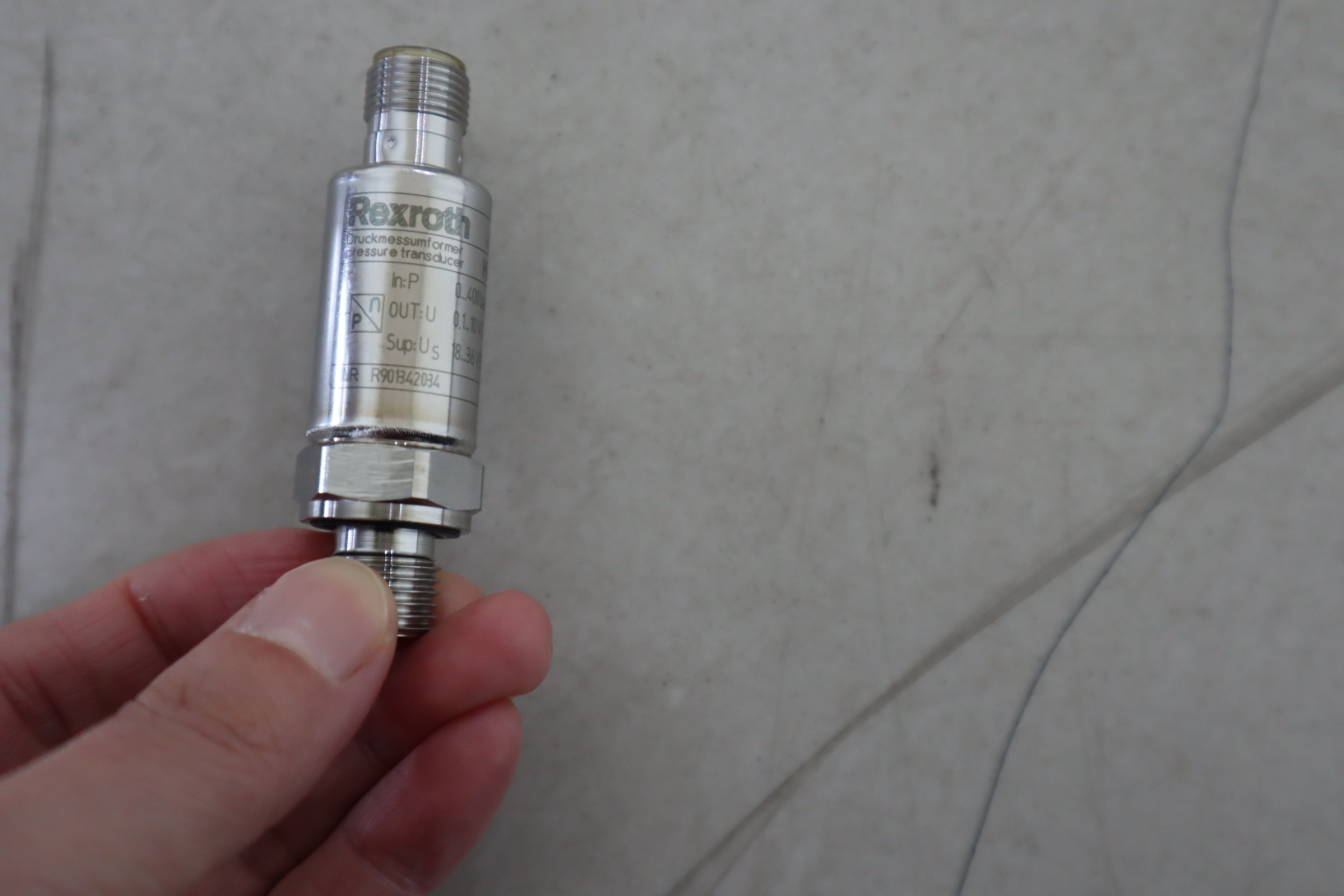

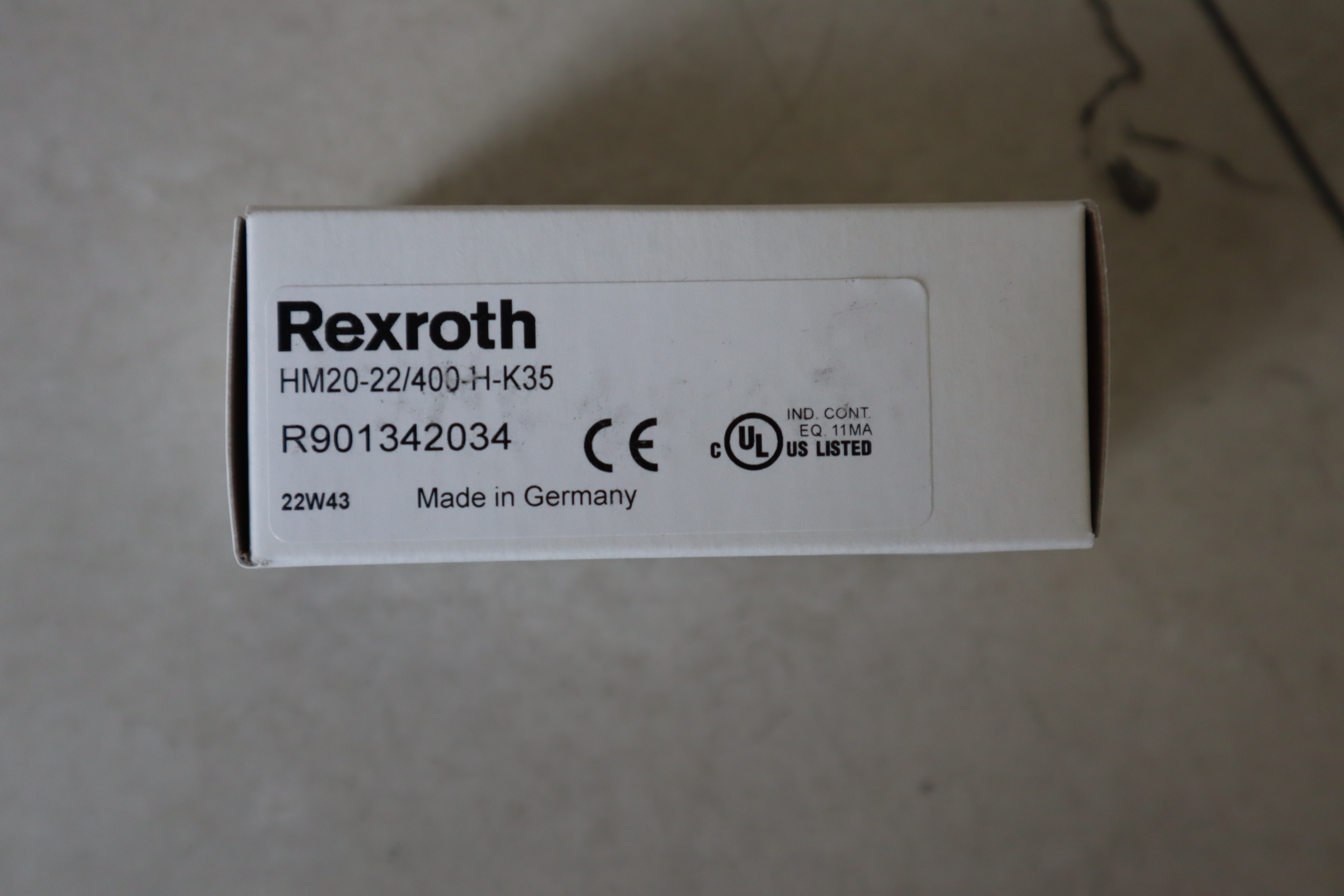

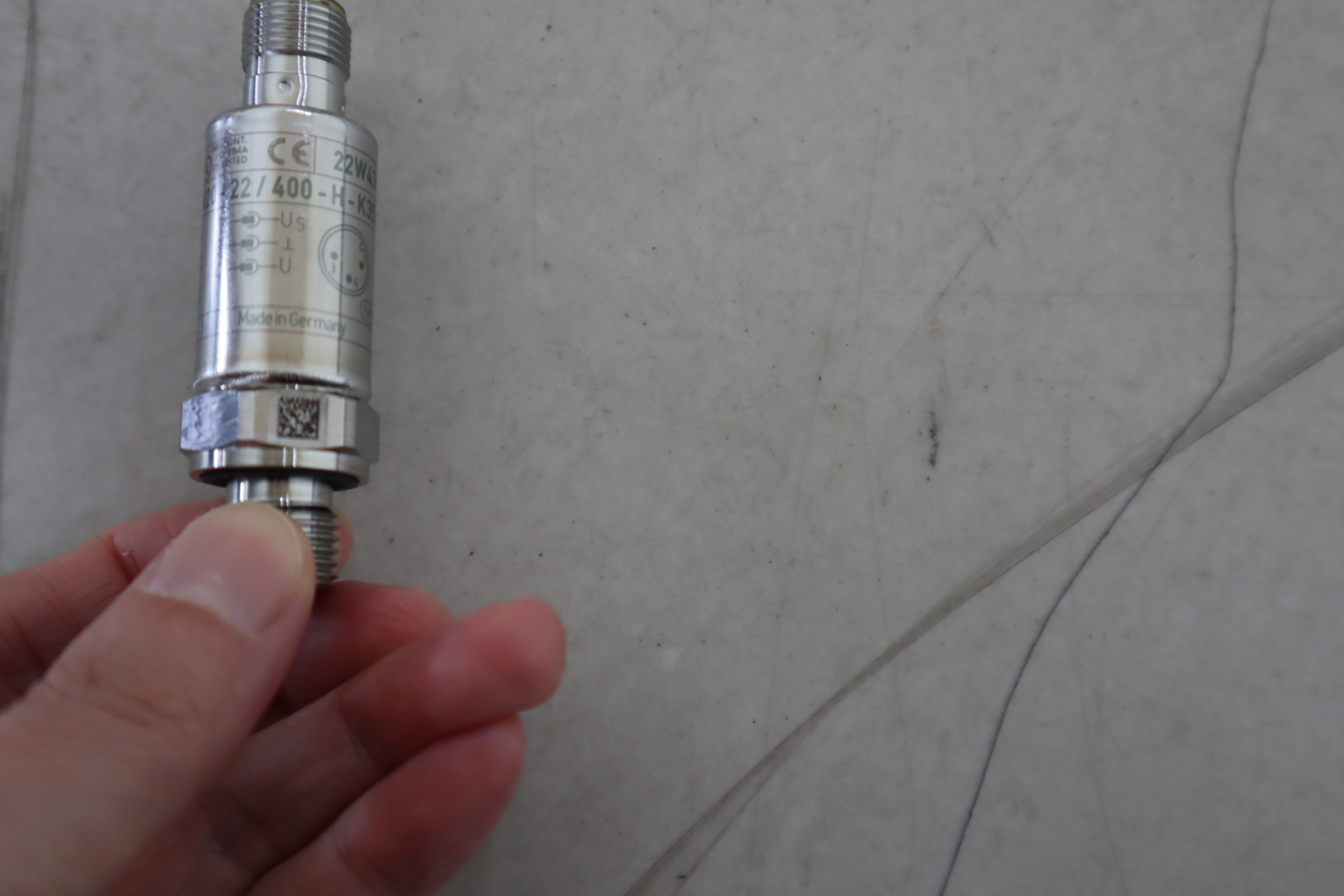

　　R901342034 HM20-22/400-H-K35 HM20-21/400-H-K35 德国力士乐REXROTH压力传感器力士乐REXROTH压力传感器R901342034 HM20-22/400-H-K35R901342034 HM20-2X/400-H-K35压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码R901466598 HM 20-2X/400-H-K35-N压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。薄膜测量池模拟输出0.1…10 V液压连接G1/4压力通道中的节流元件连接器4极，M12x1，A编码产品属性连接图 外螺纹G1/4产品系列 HM20压力[bar] 400输出信号 0.1…10伏电源电压 24伏直流电电气连接器 接头，4极，M12 x 1，编码A电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU液压油 HL、HLP、HFC、（300巴）密封 NBR重量[kg] 0.07

　　力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器VT-MSPA1-508-1X/V00811405126 VT-MSPA1-508-10/V0组件系列 1X模拟，模块化设计适用阀门：DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8特点适用于控制不带电气反馈的直动式比例阀设计：用于卡在承载轨上的模块控制值电压 0...+10 V 的差动输入斜坡函数发生器上斜坡和下斜坡可以单独设置零位电位计脉冲调制输出级LED 显示：电源电压准备就绪斜坡"关"可拆卸电气接线排 力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器VT-SSPA1-508-2X0811405144 VT-SSPA1-508-22/V00811405145 VT-SSPA1-525-2X/V0/I0811405162 VT-SSPA1-508-22/V0/IR901024331 VT-SSPA1-5-11/V0/0-24组件系列 2X模拟，连接器设计适用阀门：DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8差动输入可调节斜坡时间、灵敏度、零电位和颤振频率24 V 工作电压放大器用于控制不带电气位置控制的比例阀。它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。此外，控制值可以通过斜坡引导。为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。 力士乐REXROTH板卡插槽VT 3002-2X板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中可用螺丝固定或固定在礼帽式导轨上可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）稳态基础用控制杆进行卡锁和弹出通过螺钉端子进行连接 力士乐REXROTH用于控制比例阀流量的电气放大器类型 VT 5035组件系列 1X适用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG的流量。差动输入具有 LED 显示的选通输入通过 LED 显示的 "准备就绪" 消息可通过电位计调整斜坡时间四个可通过电位计调节的控制值，通过 LED 显示启用泵摆动角控制器两个同步的功率输出级具有电缆断连检测功能的感应式位置测量振荡器和解调器电源反向极性保护VT 5035用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG 的流量的放大器附件（不包括在供货范围内）板卡插槽：VT 3002-1-2X/32D 类型功能说明印刷电路板用于控制具有 EO1 和 EO2 控制的 AV4VSO和 AV4SG 的排量或具有 EO2 控制的 AVCSG 的排量。放大器控制摆角驱动液压缸的比例阀，将其位置控制在类似于控制值的位置。摆动角位置记录为实际值。通过启动相关继电器（K1 至 K4），可使用控制值输入 1 至 4检索控制值 [1]。可通过将内部电源 [10] 的电压调节为 ±9 V 来直接控制值电压，或通过外部控制值电位计来控制值电压。对于这些输入，±9 V ? 100 % 1）。如果这四个控制值输入直接连接至 ±9 V 调节电压，则可使用电位计 "w1"至 "w4" 设置四个不同的控制值。在这些输入处使用外部控制值电位计时，内部电位计将用作衰减器或限制器，除非它们已设置为值。外部控制值电位计LED "H1" 至 "H4" 指示调用个控制值。如果一次调用多个控制值，则编号高的输入优先。示例：如果同时激活控制值 1 和控制值 3，起作用的将是控制值 3。板卡的另一个输出为启用控制值提供电源电压，该电压可通过继电器 K6 在 +9 V 至 –9 V 之间切换 1）。板卡上所有继电器均使用 24 VDC（平滑）进行切换。控制值输入 5 是差动输入（0 至 ±10 V）。如果控制值是由具有不同参考电位的外部电子元件，则必须使用此输入。断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。所有控制值在传输之前都将按照其值和标志 [3] 进行合计。下游斜坡函数发生器 [4] 根据给定的阶跃式输入信号产生斜坡状输出信号。输出信号的时间常量可通过使用电位计 "t" 进行调整。斜坡时间是指 100 % 的控制值阶跃，视跳线设置（J5，J6）而定，该时间可能为大约 1 s 或 5 s。如果将小于 100 % 的控制值阶跃转换为斜坡函数发生器输入，则斜坡时间将相应缩短。注意事项：使用外部时间电位计时，斜坡时间的内部电位计必须设置为值。斜坡时间会缩短，因为外部电位计的电阻与内部电位计的电阻并联（大约 500 kΩ）。通过切换继电器 K5 或外部桥接器，可将斜坡时间设置为小值（大约 30 ms）。斜坡函数发生器 [4] 的输出信号是摆动角控制值，该值将供给 PID 控制器 [5]，板卡前面板上的测量插口 "w" 及油口 4a（匀变后的控制值/外部电位极限）。控制值测量插口 "w" 处的 –6 V 电压对应于 +100 % 的控制值。已专为特定泵类型优化 PID 控制器。根据摆动角控制值和实际摆动角值之间的差异控制功率输出级。放大器输入处的正控制值信号会执行线圈 "a" 的输出级，而负控制值信号会执行线圈 "b" 的输出级。感应式位置传感器 [11] 检测实际摆动角值。在振荡器/解调器 [9] 会转换位置传感器的交流电压信号，并将其作为实际摆动角值返回至 PID 控制器。可通过电位计 "Zx"（位于印刷电路板上）调节位置传感器的零电位（实际值零电位）。实际转角值放大率已在工厂中进行了校准，切勿更改（±6 V ? 摆动角位置）。对选通输入施加电压高于 8.5 V 的信号会启用输出级（通过前面板上的黄色 "H11" LED 来指示）。通过设置跳线 J7，无论选通输入状态如何，都可启用输出级。之后选通输入将不起作用。在无故障操作的情况下，"H12" LED（准备就绪）将会亮起，具体情形为：已施加启用信号，已施加 ±9 V 内部电源电压 （振幅和对称），无线圈电线短路和，电缆断连，此位置具有传感器电线。出现故障时，两个输出级将立即断电，并关闭控制器和重置消息 "准备就绪"。故障修复后，板卡会立即再次工作，"H12"LED 也会再次点亮。工作电压工作范围：24 VDC + 40 % – 5 %– 上限值 35 V 包括叠加剩余纹波– 下限值 22 V功耗 < 50 VA电流消耗 < 2 A丝 2.5 A，慢速熔断输入：控制值 1 至 4 ±9 V（参考电位为 M0）控制值 5 0 至 ±10 V启用起作用 > 8.5 V不起作用 < 6.5 V继电器数据：公称电压 工作电压 UB响应电压 16.8 V阶跃逆电压 2.4 V线圈电阻 2150 Ω斜坡时间（设置范围）30 ms至约1 s或5 s（所有情况下 ±20 %）输出：输出级线圈电流/电阻 1.8 A ± 20 %；R(20）= 5.4 Ω时钟频率 自同步约达 1.5 kHz感应式位置传感器的驱动器振荡器频率 2.5 kHz ± 10 %负载能力 30 mA电压振幅（Uss) 每个输出 5 V调节电压 ±9 V ± 1 %；25 mA 可在外部加载测量插口摆动角控制值 "W" 0 至 ±6 V（–6 V ? +100 %；+6 V ? –100 %)；Ri = 100 Ω实际摆动角值 "x" 0 至 ±6 V（+6 V ? +100 %；–6 V ? –100 %)；Ri = 100 Ω连接类型 32 级多点插头，DIN 41612，设计 D板卡尺寸 欧洲板卡 100 x 160 mm，DIN 41494前板尺寸：高度 3 HE（128.4 mm)软焊侧宽 1 TE（5.08 mm)组件侧宽 7 TE允许的工作温度范围 0 至 50 ℃存储温度范围 –25 至 +85 ℃重量 0.15 kg注意：放大器板卡只有在断电后才能进行插拔。切勿使用带自震荡二极管或 LED 指示灯的插入式连接器来连接线圈。仅在板卡处使用 Ri > 100 kΩ 的仪器进行测量。与工作电压相比，测量零位（M0）提升了 +9 V 且未进行电位隔离，即 –9 V 调节电压 ? 0 V 工作电压。因此，切勿将测量零位（M0）与 0 V 工作电压进行连接。务必使用带镀金触点的继电器切换控制值（小电压，低电流）。务必仅使用负载能力约为 40 V，50 mA 的切换触点来切换板卡继电器。进行外部控制时，控制电压的剩余纹波高可达 10 %。务必始终分别屏蔽控制值电线和感应式位置传感器电线；以及将屏蔽连接至板卡端的 0 V 工作电压并使另一端保持开放（存在形成接地环路的风险）。建议： 同时屏蔽线圈导线。对于长度不超过 50 m 的线圈电线，请使用电线剖面为 1.5 mm2 的电缆。与天线，无线电和雷达系统的距离必须至少为 1 m。切勿在电力电缆附近铺设线圈和信号电线。板卡上的滤波电容器的充电电流要求预熔型丝应具有慢速熔断特性。切勿将感应式位置传感器的接地电缆接地。（此为兼容先前组件系列的前提条件。）注意事项：如果使用差动输入，两个输入必须始终同时连接或同时断开。切勿将通过控制电子元件产生的电气信号（例如，实际值）用于切换安全相关的机器功能。德国力士乐REXROTH放大板订货号和型号：R900579497 VT5035-17/R900579497 VT5035-18/R900579497 VT5035-1X/ 力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件VT 5041R901263598 VT5041-31/2-0组件系列 3X模拟，欧洲板卡格式压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）用于压力和转角控制器的小值发生器取决于压力的泄漏补偿（可以关闭）可转换的压力反馈输入（电流、电压、范围）面板上工作状态的 6 个 LED 显示面板上实际转角值的显示仪器（可选）带内部或外部控制值预设的功率限制（可选）模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。导致故障消息：内部电源错误压力实际值大于允许的系统压力（插口 2： p实际 > 11.5 V）接口 26c 上缺少启用信号电缆断裂或超出转角反馈范围电缆断裂或超出阀芯反馈范围“压力传感器”电缆断裂（设置为 4 - 20 mA，0.5 - 5 V 和 1 - 10 V 时）控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。德国力士乐REXROTH柱塞泵放大板订货号和型号：R901236404 VT5041-31/1-0 力士乐REXROTH柱塞泵放大板VT 5041-3X/1-0R901236404 VT5041-31/1-0用于控制 SYDFE1 类型的系统。没有功率限制不带摆动角显示的标准型号通讯方式：模拟SYDFE1 的外部控制电子元件 - 系统设备系列 3X电源电压 24 VDC电气连接说明 32 针连接器，D 型Design 电路板重量 [kg] 0.2509 力士乐REXROTH集成式供电模块VT-NE30，部件系列2XVT-NE31，部件系列1X–电源单元VT-NE30（单极输出电压）：用于比例阀放大器的电压供应用于比例阀的电压供应集成电子单元电源单元VT-NE31（双极输出电压）：用于伺服阀放大器的电压供应设计紧凑，通过接线板连接未调节的输出电压（滤波）通过输出电路中的微型丝进行短路保护；按“重置”键重新启动可拧在顶帽导轨EN 60715上或卡入顶帽导轨LED指示灯符合EC指令（CE标志）频率 50/60 Hz允许的环境温度范围 –20至+50°C储存温度范围 –20至+70°C德国力士乐REXROTH集成式供电模块订货号和型号：R901082348 VT-NE30-20 力士乐REXROTH供电模块类型 VT 11006，VT 11116供电模块提供两种稳定电压。用于为外部电气执行机构供电。VT 11006-1X：24 V / ±15 VVT 11116-1X：24 V / ±10 V开关模式的电源设备电压反极性保护通过 LED 显示的功能控制输出电压在电气上与工作电压隔离注意事项供电模块不能抵抗持续的短路！一路输出电压发生过载时，第二路输出电压也会降低！连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！德国力士乐REXROTH放大器供电模块订货号和型号：R900010937 VT11006-12R900010938 VT11015-11R900019681 VT11017-11 力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器VT-MSPAR901439034 VT-MSPA1-20/A5/000/000R901439034 VT-MSPA1-22/A5/000/000R901439037 VT-MSPA2-20/A5/000/000R901439037 VT-MSPA2-21/A5/000/000R901439038 VT-MSPA2-21/F5/000/000R901439036 VT-MSPA1-2X/F5/000/000R901061664 VT-MSPA2-200-1X/V0/0R901142366 VT-MSPA1-200-1X/V0/0R901010980 VT-MSPA2-1-1X/V0/0R901197784 VT-MSRA1-1-1X/V0/00811405106 VT-MSPA2-525-10/V0R900249810 VT-MSPA1-50-1X/V00811405140 VT-MACAS-500-10/V0/I 组件系列 2X适用于控制不带电气位置反馈的比例阀和泵控制件多种力士乐工业液压阀门可供选择设备中所存储
